ゼータ電位・IRによる触媒担体材料受託評価

E-0007

触媒担体材料評価

ゼータ電位測定・フーリエ変換赤外分光光度法(FT-IR)

ガス浄化性能を決める触媒貴金属(PGMs)・助触媒・担体の原料評価からコート後の状態・　観察の分析方法をご提案いたします。　問題でお困りのお客様は、気軽にお問合せください(相談無料) 　弊社技術者が直接お打合せさせていただき、問題解決の道筋をご提案します。

■分析概要
触媒担体(主に酸化物)は、その元素組成や粒径分布、バインダー等の添加物によってフィルタへのコート性や、PGMの分散性に関係し、結果として排ガス浄化性能に大きな影響を与えます。
_
■分析結果
<Al₂O₃系スラリーの安定性評価>
スラリーに酸あるいは塩基を添加してpHを変化させた時のゼータ電位および粒径分布測定を行いました。ゼータ電位から、この担体粒子の等電点(粒子表面の電荷がゼロとなるpH)は、pH7であることがわかりました。このpHでは、粒子同士は反発力が最も小さいため凝集し、粒径が最も大きくなっていることがわかります。

Fig.1 ゼータ電位測定結果

<触媒担体酸化物のFT-IR分析>

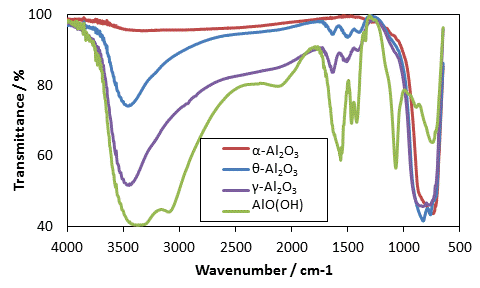

触媒担体で主に使われている各種のアルミナをFT-IR測定しました。AlO(OH)>γ->θ->α-アルミナの順でOH基が減少していることがわかります。また、低波数側(1100cm^-1)では、Al-OH、Al=OとAl-Oの吸収も明確に区別できています。

Fig.2 FT-IR測定結果

■用途例
ゾルゲルコート液の粒径分布

■実績
スラリーの粒度分布、粘度、ゼータ電位測定担体酸化物の化学状態測定（FT-IR 、XPS）

■Ｑ＆Ａ
Q 1：どのように依頼をすればよいですか？Ａ１：まずは、問い合わせフォームよりお問合せください。　　　下記の内容を出来る限りご記入いただき、分析の可否等を折り返しご連絡　　　差し上げます。　　　分析目的　　　評価内容　　　希望納期　　　試料情報　　　分析方法・条件：前処理、分析箇所、分析範囲など Q 2：必要なサンプル量は？Ａ２：上記の分析に関しましては、最低でも1 g程度必要となります。 Q 3：上記以外にどんな分析が可能ですか？Ａ３：ご依頼に応じて、適した手法を提案させていただきます。　　　下表に例を示します。

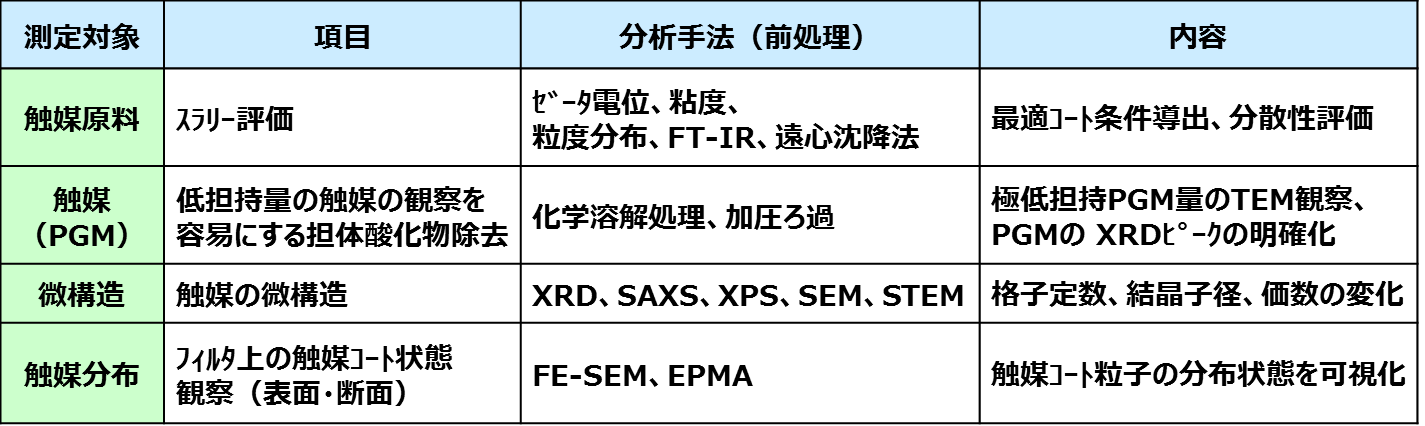

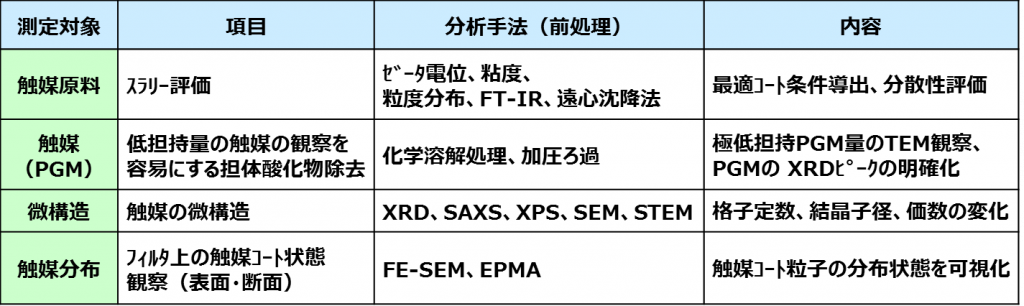

Table 1 項目に応じた分析手法


Q 4：納期はどれくらいですか？Ａ４：試料受領後、翌日起算１０営業日程度でメール速報差し上げます。　　　お急ぎの場合は、可能な限りご要望にお応えします。　　　別途、特急料金をいただく場合もございます。

一覧に戻る

石綿(アスベスト)調査、信頼性試験､土壌分析はイビデンエンジニアリングへ
