E-0009

ボイラー水管の堆積物分析

蛍光X線分析(XRF)・X線回折分析(XRD)

　ボイラー水管など堆積物により配管内が閉塞することがあります。堆積物を観察・分析することで堆積物ができるメカニズムを推測することが可能です。

■外観写真・分析概要

　Φ750mmの配管垂直カットサンプルの詰まり物について、断面観察・元素分析・化合物形態分析します。

■分析結果

◆堆積物が年輪のように堆積 ◆配管上方の堆積物はベージュ ◆配管下方の堆積物は黒 ◆色により堆積物組成に特徴有

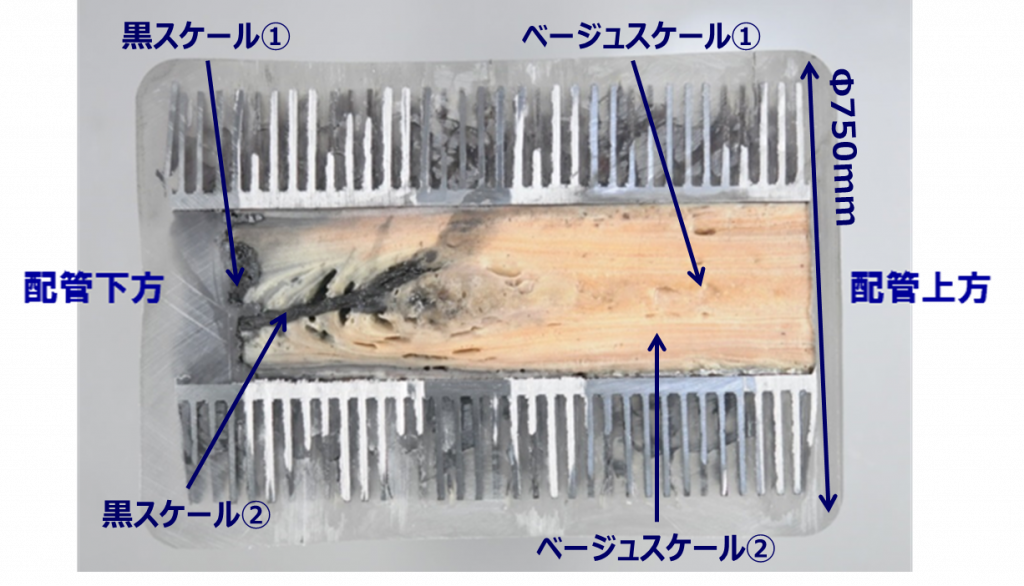

Fig.1　配管垂直カットサンプル

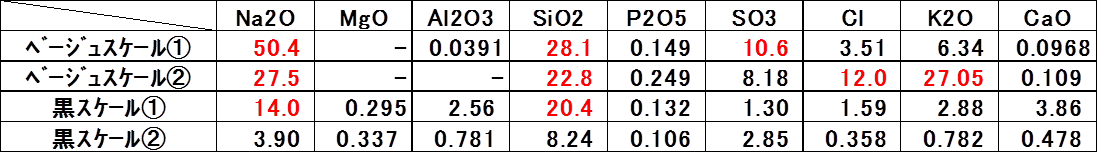

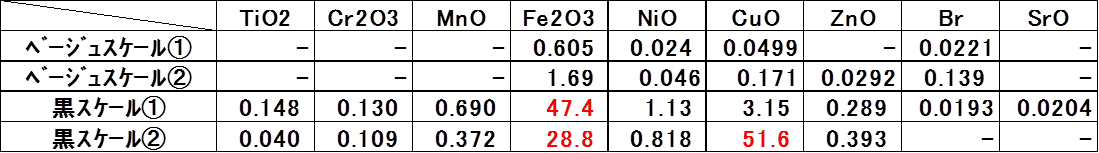

Tab.1　蛍光X線による元素分析結果(例)

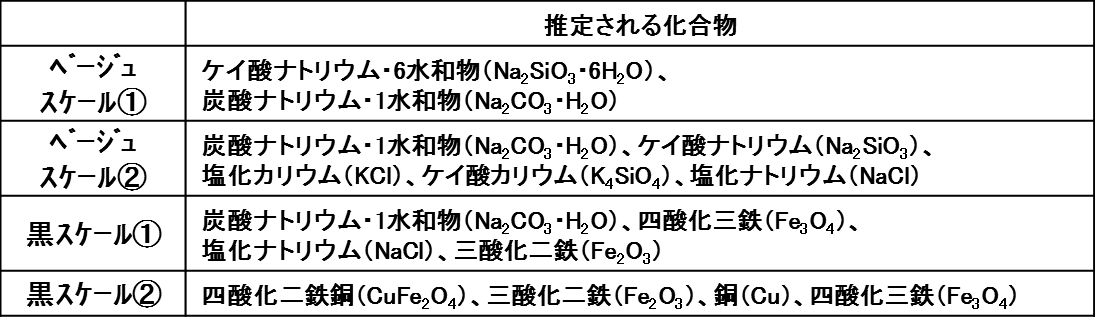

Tab.2　X線回折による化合物形態分析結果(例)

■関連事例

■Q&A

Ｑ１：SQX分析法とは何ですか？
Ａ１：SQX(Scan Quant X)分析は定性分析で検出された成分について、標準試料を用いずに半定量値を算出するFP(ファンダメンタルパラメター)法を用いた分析プログラムです。

Ｑ２：試料のQ2.試状態・形状に制約はありますか？
Ａ２：固体に対応可能です。多少のガス・水分は問題ありませんが、液体試料は対応不可です。

Ｑ３：分析にはどのぐらいの試料量が必要ですか？
Ａ３：1 ｇ以上必要ですが、それ以下でも対応可能な場合がありますのでご相談ください。

Ｑ４：バインダーなしでプレス成型は可能ですか？
Ａ４：試料により可能な場合がありますのでご相談ください。

Ｑ５：定量下限はどれぐらいですか？
Ａ５：元素によりますが、0.01％から0.1％程度が定量下限となります。

Ｑ６：測定できない元素はありますか？
Ａ６：RhをX線の発生源に用いていますのでRhは測定できません。また、Rhに近い元素も測定できない元素があります。
詳細は、X-0006 波長分散型蛍光X線分析法の原理の<XRF-WDX測定対象元素>をご参照ください。

Ｑ７：軽元素の分析は可能ですか？
Ａ７：軽元素分析用の分光結晶を用いることで、BUの元素の検出が可能です。ただし、バインダー(成分はCとO)を用いた場合は、CとOは定量対象外となります。

Ｑ８：波長分散型蛍光Ｘ線分析より定量精度の高い分析は可能ですか？
Ａ８：湿式分析(ICP-AES・ICP-MS等)にて対応しております。

※更なる正確な定量には、ＩＣＰ発光分光分析法による分析が必要となります。
