ブラインド腐食の原因究明 | イビデンエンジニアリング

F-0012

ブラインド腐食の原因究明

SEM-EDX,FT-IR,ラマン分析

■現状把握

　遮光ブラインドの塗装剥がれの原因を調査するため、ヒアリングによる現状把握を実施した。

・剥がれた塗装は白色粉末だった
・ブラインド両面、特にエッジ部で塗装が剥
がれている
・太陽が当たらない面でも塗装が剥がれている
・酸を扱う部屋に設置され、10年以上経過し
ている
・酸を扱わない部屋に同時期に設置された同
型のブラインドには塗装剥がれはなかった

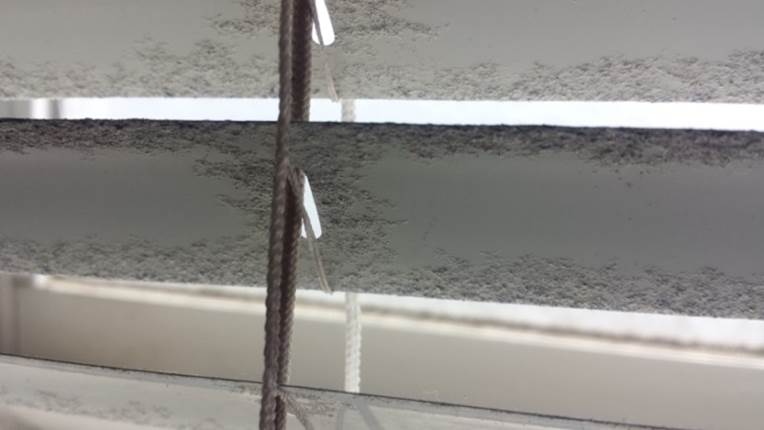

Fig.1 ブラインドの塗装剥がれ

■仮説と分析提案

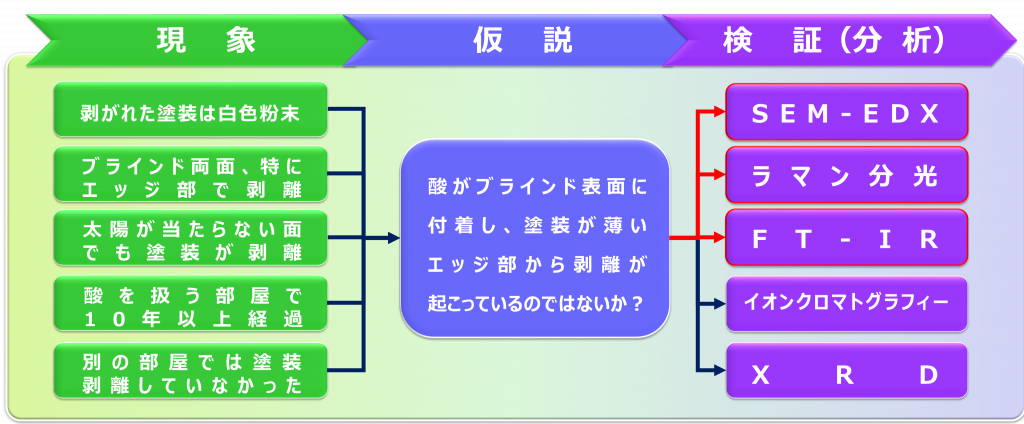

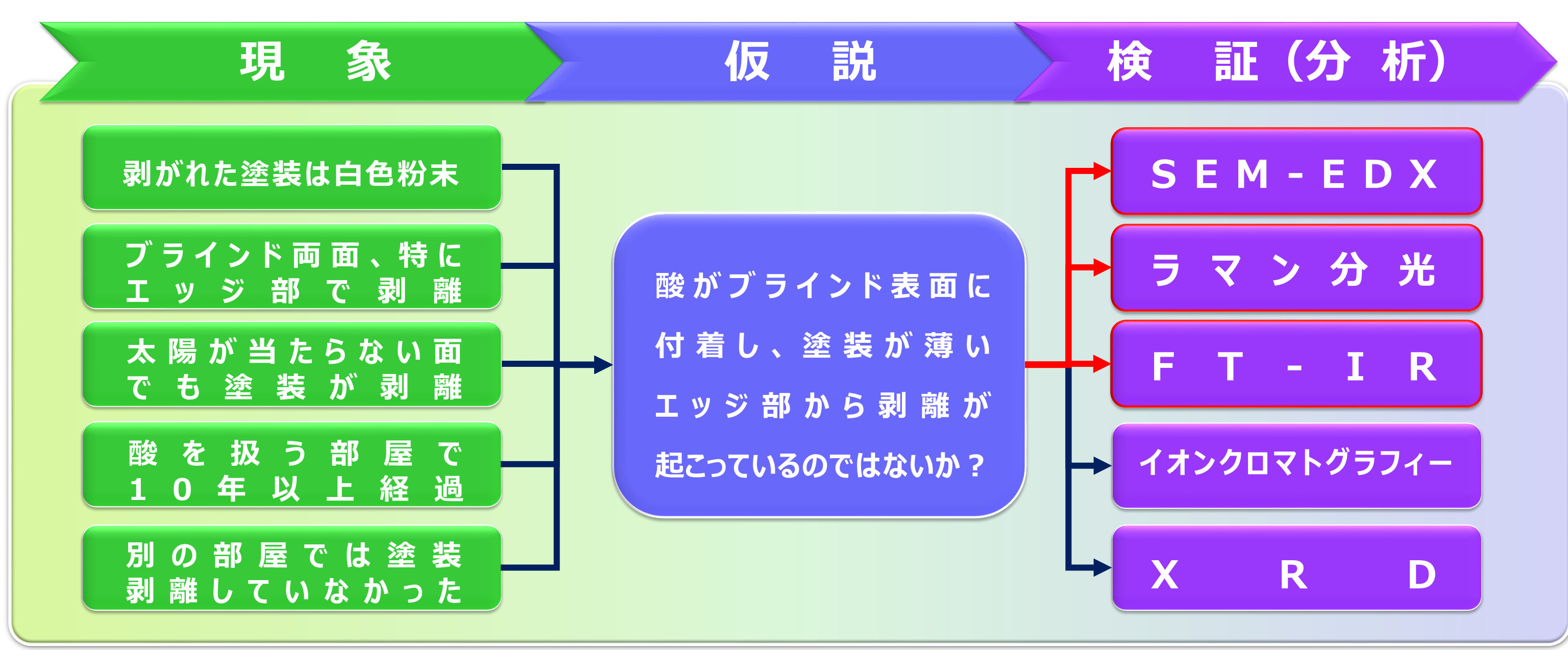

　　　　　　　　　　　　　　　　　　Fig.2 仮説と分析提案

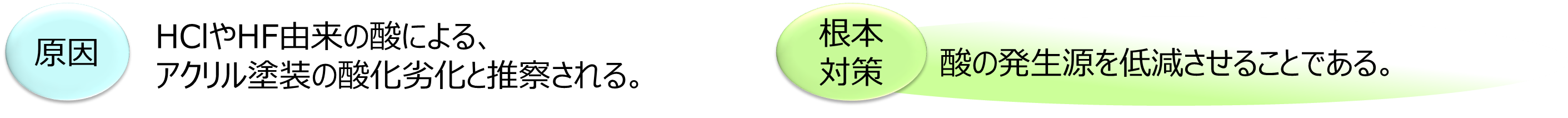

■分析結果　

エッジ部の塗装は薄い
遮光ブラインドの母材はAl
剥離した塗装から、塩素(Cl)、フッ素(F)が検出
塗装は、アクリル塗装で、酸化劣化していた
白色顔料は、ルチル型チタン(TiO₂)

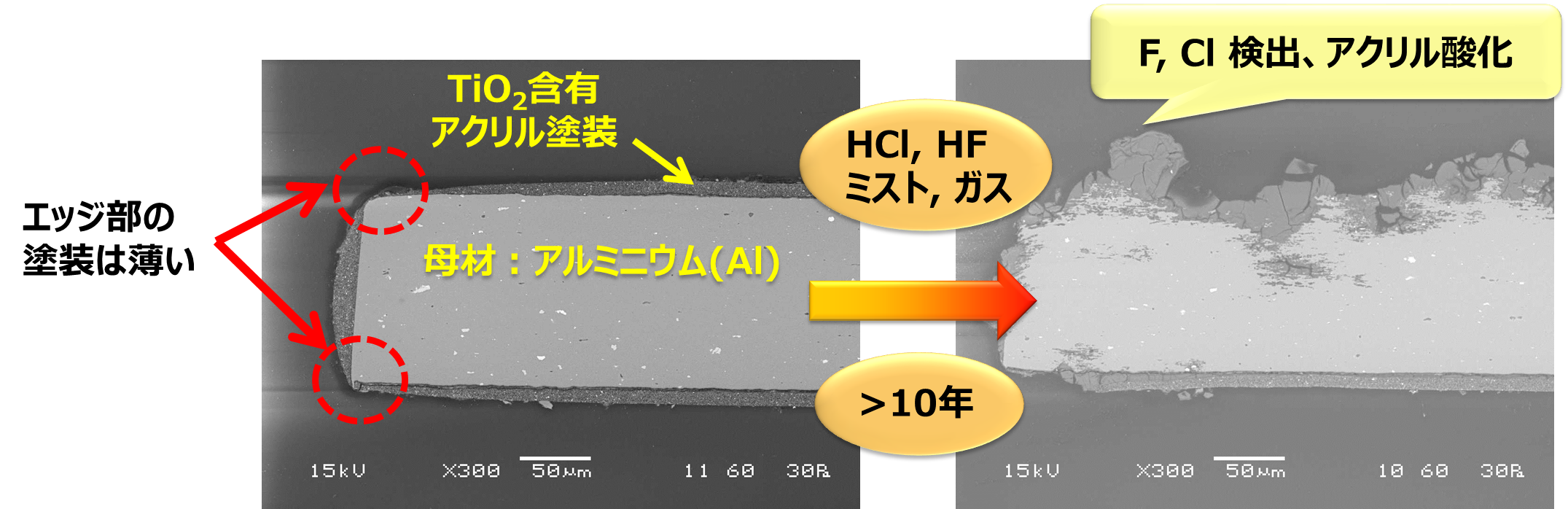

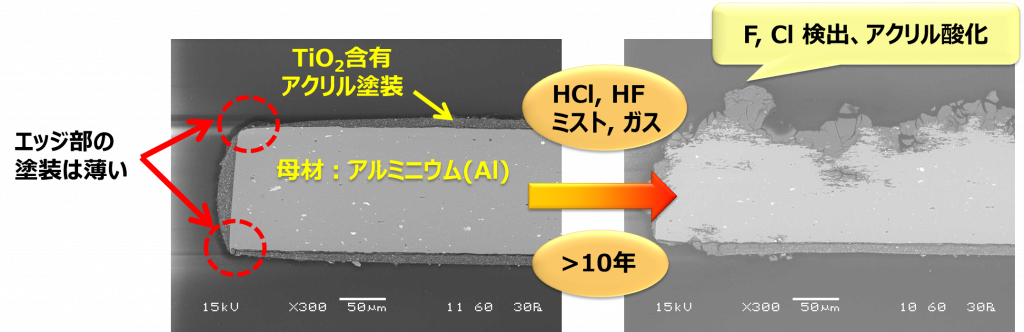

　　　　　　　　　　　　Fig.3 ブラインド断面のSEM画像

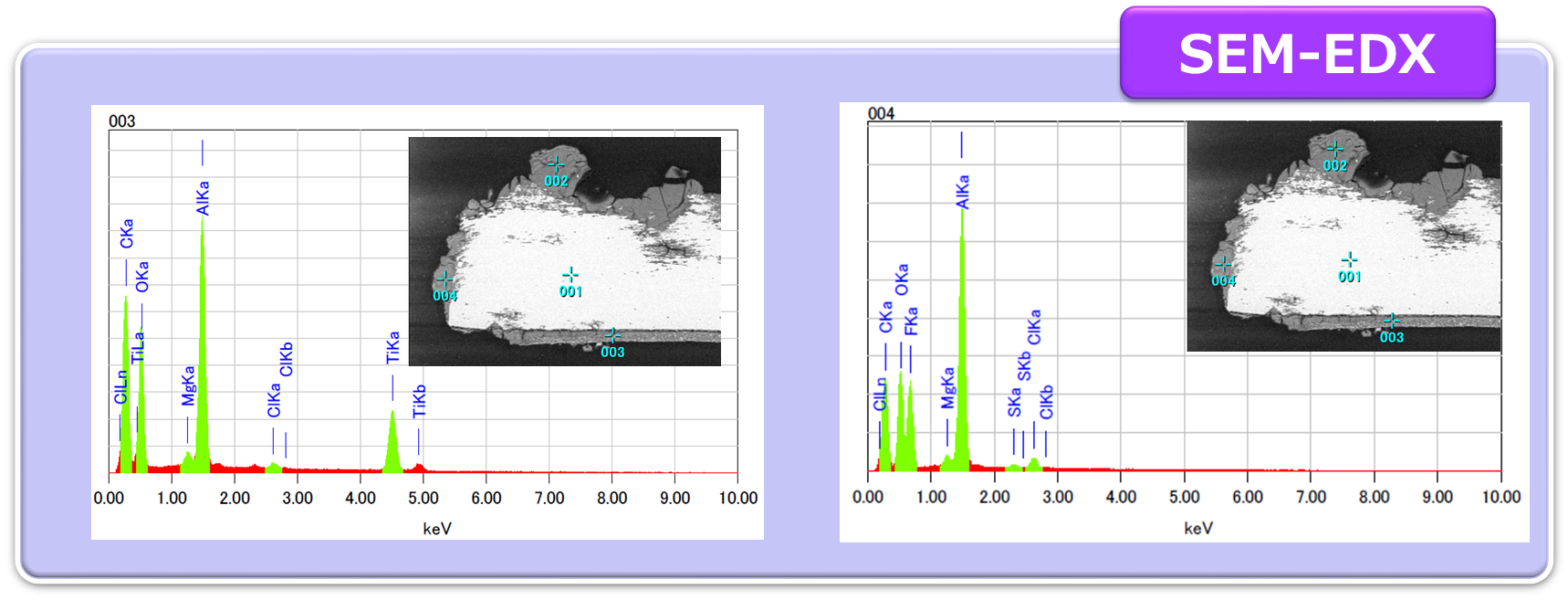

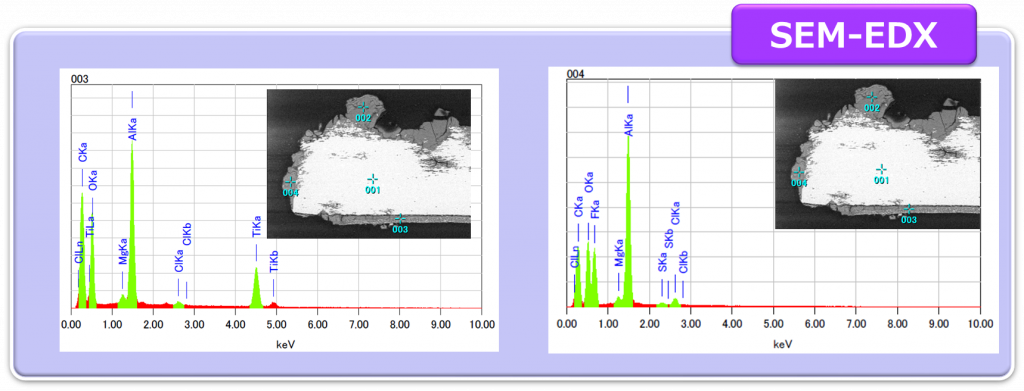

　　　　　　　　　　　　　　　Fig.4 SEM-EDX

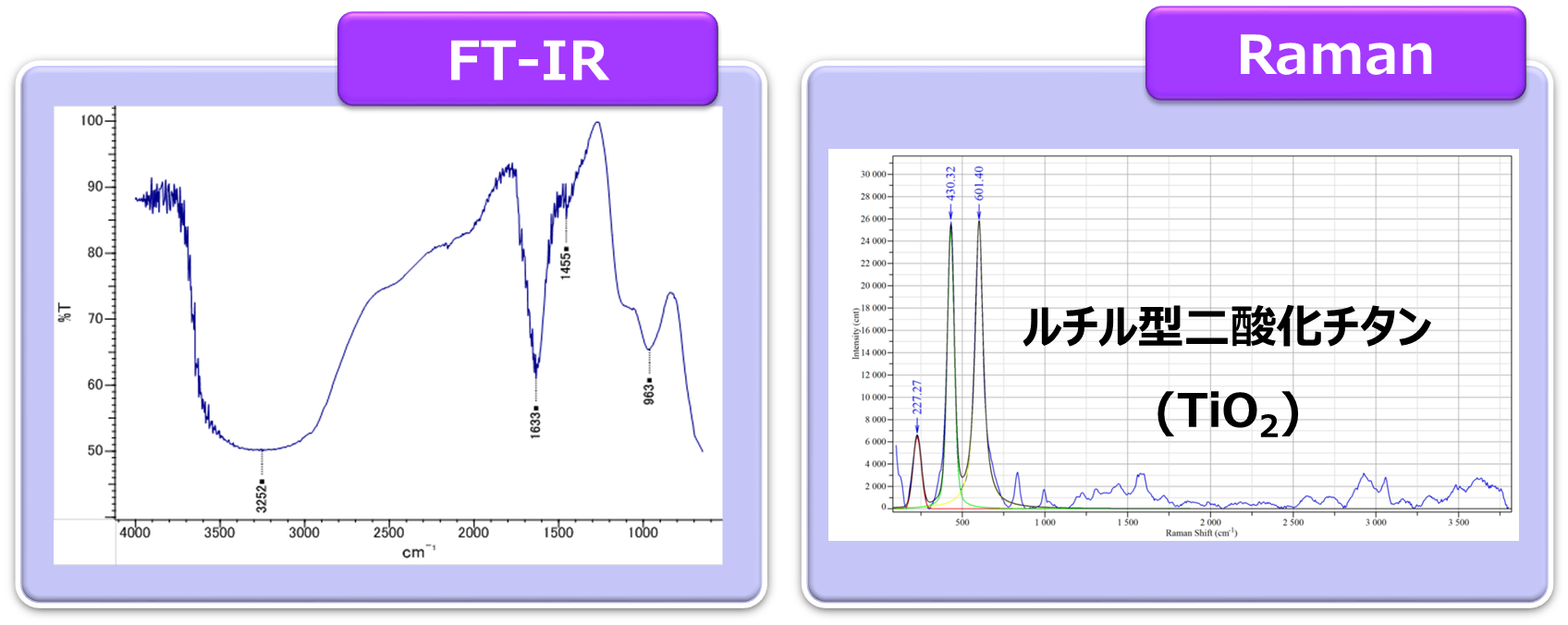

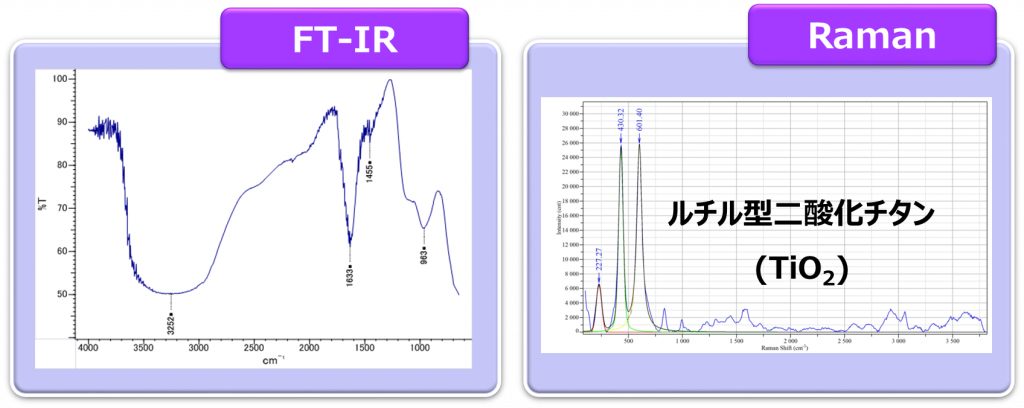

　　　　　　　　　　　　　　　Fig.5 FT-IR,Raman

石綿(アスベスト)調査、信頼性試験､土壌分析はイビデンエンジニアリングへ
